Kompakti katkaisija
Tilauksen koodi: IN2AMF5XBAA, IN2AMF5XBAANP

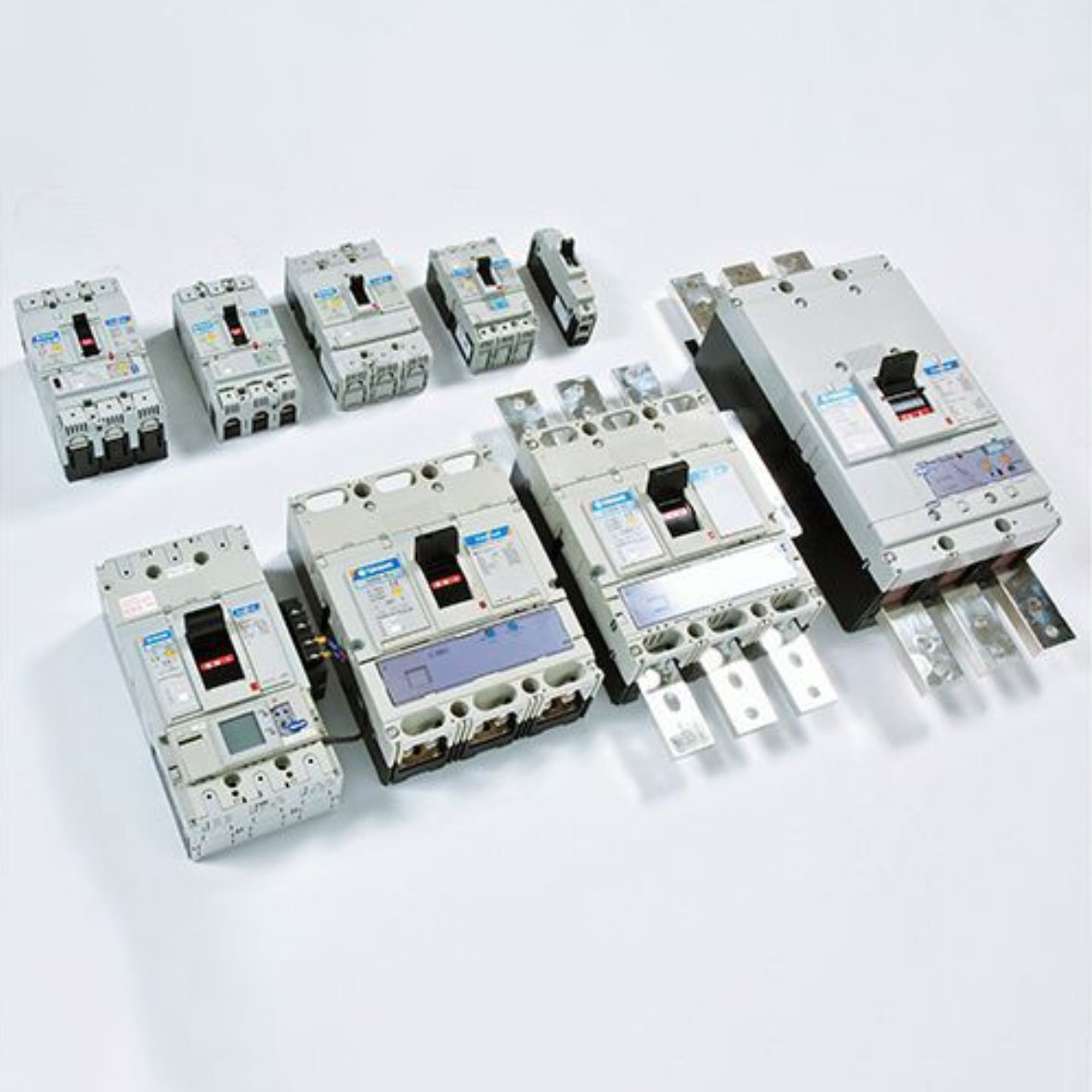

Terasakin kompaktikatkaisijamallisto on nimeltään TemBreak, ja se on saatavana sekä 3- että 4-napaisina.
Tembreak2 (TB2): 125 A – 1600
A Tembreak (TB): 2500 A – 3200 A
Saatavilla on myös tehdasasenteisia ulosvedettäviä katkaisijoita, jotka helpottavat huoltoa ja vaihtoa. Ulosvedettäviä vaihtoehtoja on saatavana 200AF-, 400AF- ja 800AF*-runkokoille, katso ulosvedettävien katkaisijoiden PDF-tiedosto .
* 630 A:lle käytetään 800AF-runkoa.

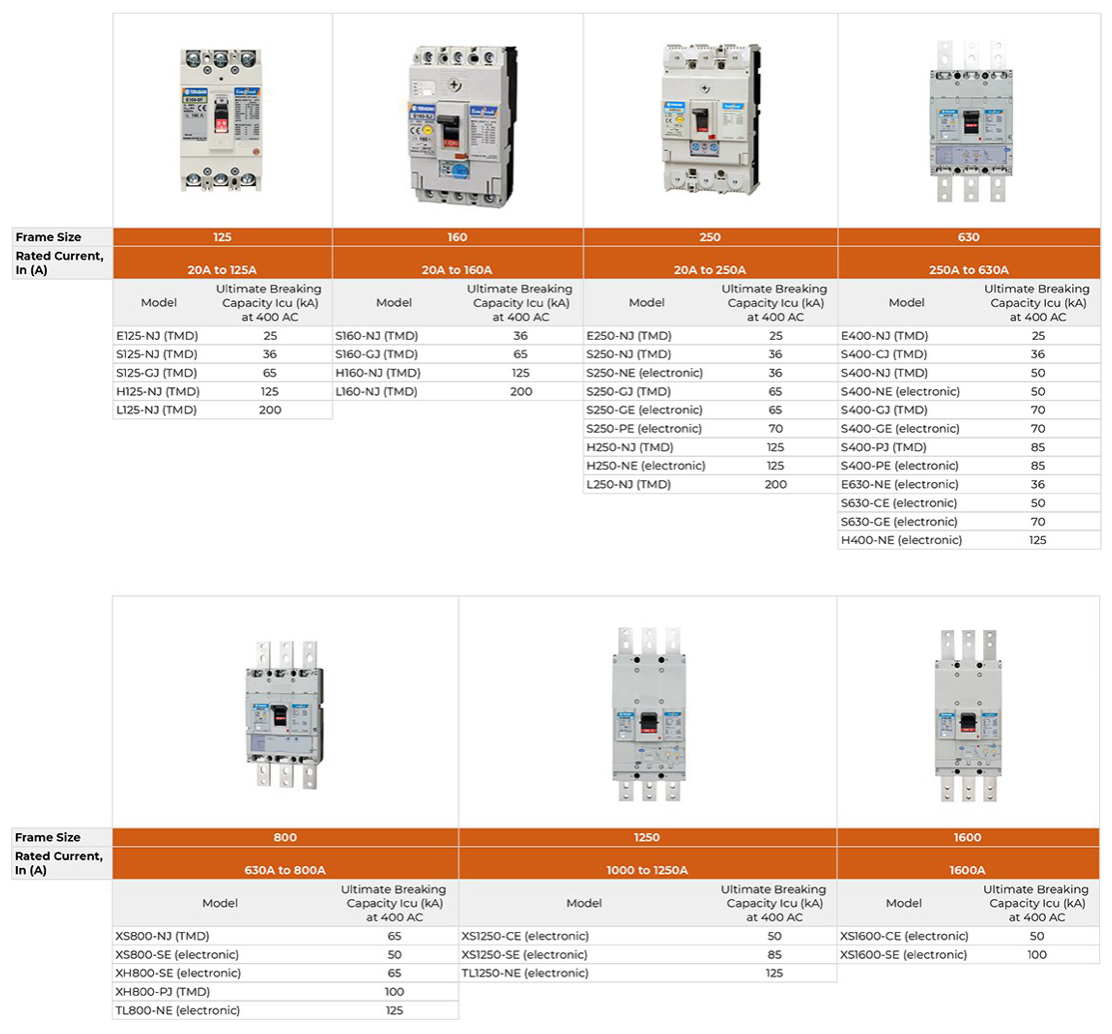

Kompaktikatkaisijan valintaopas

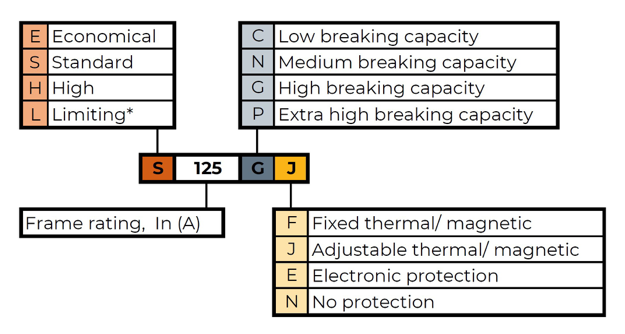

Tuotekoodijärjestelmä MCCB-katkaisijoille
MCCB noudattaa koodausjärjestelmää teknisten tietojen erottamiseksi toisistaan.
Yleisimmin käytetyt mallit ovat:
S – vakio
XXX – Kehysluokitus In, A
N/G – Keskikokoinen/korkea katkaisukyky* E – Elektroninen suojaus
* Keskikokoisen/korkean katkaisukyvyn arvo vaihtelee katkaisijan rungon mukaan. Tarkat katkaisijan arvot löytyvät alla olevasta taulukosta.

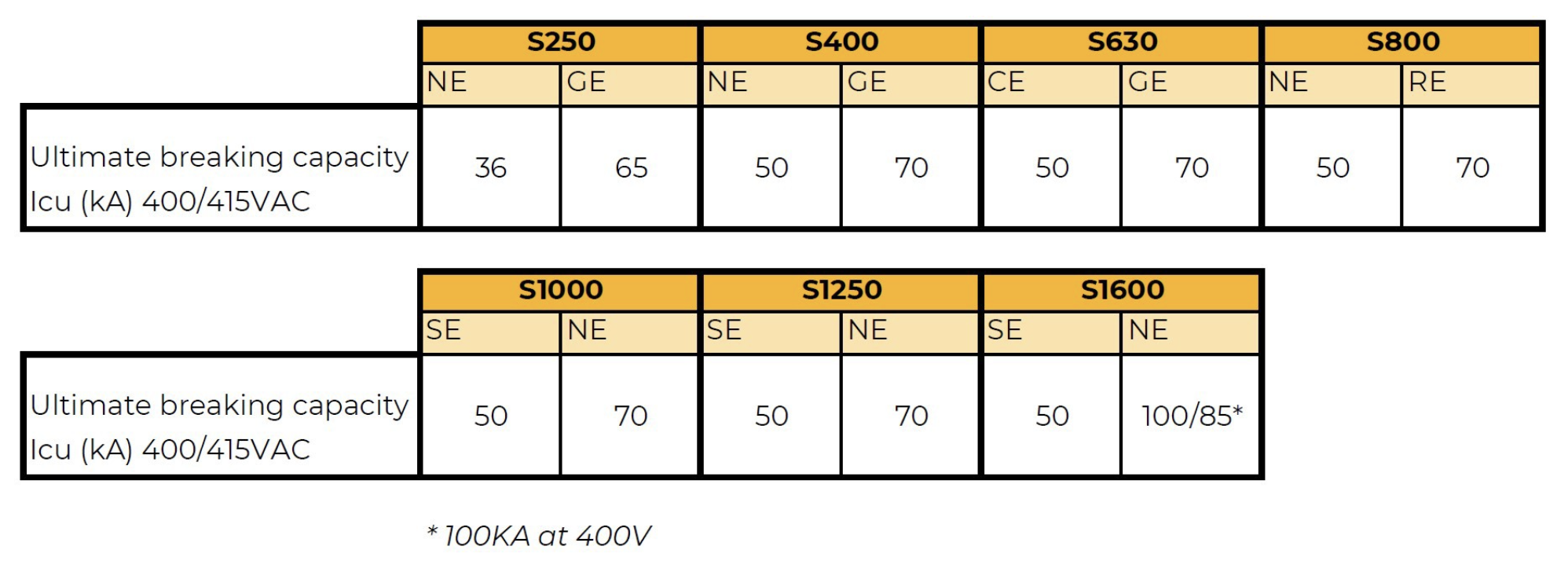

S-mallin katkaisukyky
Mitat, painot ja muuta
Katso MCCB-rungon mitat taulukoista PDF-tiedostossa ” MCCB Short Guide ”.
Saman ”runkonumeron/runkokoon” omaavilla tuotteilla on samat ulkomitat, mutta niiden paino voi vaihdella napojen lukumäärän ja nimellisvirran (In) mukaan.
Huomautus: Asennukseen tarvittava tila riippuu asennustavasta. Asennusmittojen löytämiseksi noudata seuraavia ohjeita:
- Selvitä, mitä mallia/malleja todennäköisesti käytät projektissa. Jos et tiedä, mitä mallia tarvitset etkä tiedä mistä aloittaa, autamme mielellämme.
- Etsi mallisi ” MCCB TemBreak2 & TemBreak Full Catalogue ” -luettelosta. Siirry mittoihin siirtymällä osioon 6 syöttämällä 225 sivun verkkoselaimeen. Käytä hakemistotaulukkoa löytääksesi mallisi sivun ja siirry kyseiselle sivulle. Huom! PDF-tiedoston sivunumero ja tehonumero voivat poiketa toisistaan.
- Valitse sopiva asennustapa ja kerää halutut mitat. Varmista, ettet käytä ”Pistokeversion” mittoja, ellei käytetä pistokepohjaa.
Sähkömoottorien toiminta
Tarvitsemasi moottori riippuu sen käytöstä, joten varmista, että sinulla on tarpeisiisi sopiva moottori. Generaattorikatkaisijoina käytetään yleisesti moottoria, jossa on automaattinen kuittaus 230 VAC tai 24 VDC. Muita vaihtoehtoja on saatavilla selaamalla tuoteluetteloa (s. 140). Alta löydät sekä AC- että DC-moottoreiden MCCB (TemBreak2) kytkentäkaavion jopa 1000 A:iin asti. Muille yli 1000 AF:n (1250 A-1600 A, s. 142) tai LITE-malleille (s. 160) katso alla linkitetty luettelo. Lisätietoja on MCCB TemBreak2- ja TemBreak-tuotteiden täydellisessä luettelossa . MCCB-lisävarusteet s. 131 MCCB-moottoritiedot s. 139 Kaikki sivunumerot ovat selausikkunan mukaan , eivät PDF-tiedoston tulostetun sivunumeron mukaan.

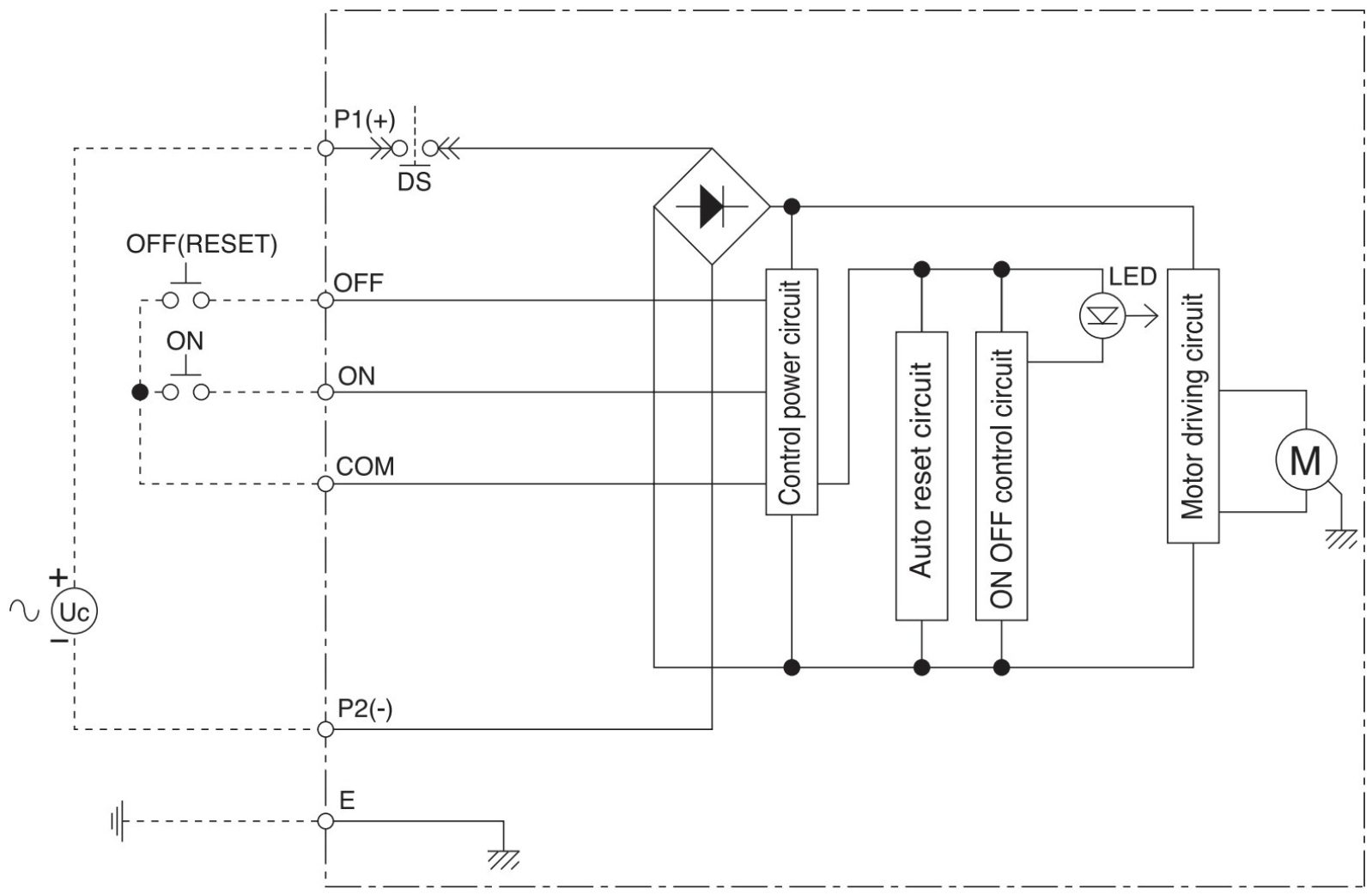

Moottorin kytkentäkaavio, enintään 1000 A
Manuaaliset moottorinkäynnistimet
Manuaaliset moottorinkäynnistimet (MMS) ovat kompakti tapa suojata virtapiiriäsi. Katso joitakin niiden eduista alta.
MMS-viestien edut
Kompaktius
Asennustila: MCCB + lämpörele: 100 % vs. MMS: 43 % (57 % tilansäästö)
Korkea katkaisukyky
Vakiokatkaisukyky: 20, 25, 100 kA – 400 V AC
Suuri katkaisukyky: 50, 100 kA – 400 V AC
Oikosulkusuojauksen koordinointi
IEC 60947–4-1 Tyyppi 1 ja 2
Johdotustyön väheneminen
MCCB + Kontaktori: 50 % (50 %:n vähennys)
Standardit
IEC 60947-1, 60647-2, 30947-4-1, UL 508, CSA C22.2 nro 14
Ekologia
Muoviosissa käytetty kierrätettävää termoplastista hartsia. / Käytettyjen materiaalien merkinnät. Kadmiumittomat koskettimet.
MMS-lyhyt opas PDF-muodossa
MCCB-luettelot ja PDF- tiedostot
MCCB:n lyhyt opas PDF-muodossa
TERASAKI – Lyhyt tuoteopas
MCCB TemBreak2 & TemBreak Full Catalog PDF
3C Ylikuumenemissuojan esite PDF
CBR: Katkaisijat – Integroitu jäännösvirtasuoja
Ulosvedettävä MCCB – 200AF, 400AF, 800AF -esite
DC ACB- ja MCCB-tuoteluettelo
Kaivosteollisuuden katkaisijoiden luettelo
